I. Hướng Dẫn Cách Đấu Nối Cầu Đấu Trong Động Cơ

Đấu dây cho động cơ điện 3 pha là phần kiến thức rất cơ bản cho người sử dụng động cơ điện. Nhưng cũng là giai đoạn cực kì quan trọng trong quá trình lắp đặt và sử dụng động cơ điện. Chỉ cần một sự nhầm lẫn nhỏ nhất cũng có thể đem lại 1 hậu quả cực kì nguy hiểm. Chính vì vậy, bạn cần phải hiểu thật rõ và nắm vững kiến thức về đấu dây cho đông cơ điện trước khi bắt tay vào lắp đặt cho động cơ.

Sau đây là các kiến thức cơ bản về cách đấu dây cho động cơ điện 3 pha:

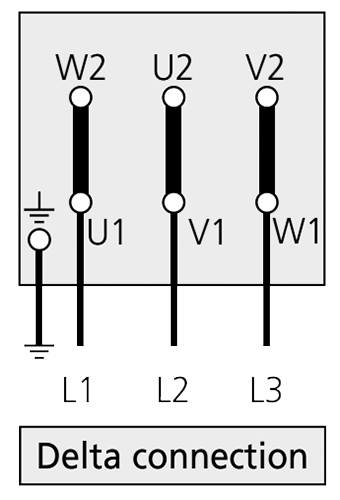

a. Trường hợp đấu tam giác (∆):

Giả sử, chúng ta có động cơ điện 3 pha với thông số điện áp định mức là 220V/380V và lưới điện hiện tại của ta là 110V/220V 3 pha. Trong trường hợp này động cơ điện sẽ được đấu kiểu tam giác cho phù hợp giữa mức điện áp thấp (220V) của động cơ và mức điện áp cao của lưới điện (220V).

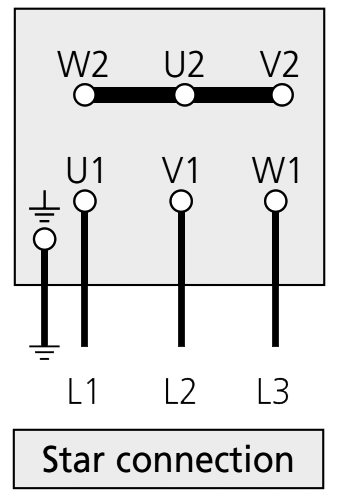

b. Trường hợp đấu hình sao (Y):

Cũng là động cơ trên, động cơ điện 3 pha với thông số điện áp định mức là 220V/380V và lưới điện hiện tại là 220V/380V 3 pha. Trong trường hợp này động cơ điện sẽ được đấu kiểu hình sao (Y) cho phù hợp giữa mức điện áp thấp (380V) của động cơ và mức điện áp cao của lưới điện (380V).

Lưu ý:

+ Trên động cơ ghi 127V/220V thì chỉ đấu sao và sử dụng với điện áp 220V 3 pha.

+ Trên động cơ ghi 380V/660V thì chỉ đấu tam giác để sử dụng điện áp 220V/380V 3 pha.

+ Motor điện công suất từ 0,18 - 3,7kW với lưới điện 220/380V, 50hz sẽ được đấu tam giác.

+ Motor điện công suất trên 3,7kW với lưới điện 380/660V, 50hz sẽ được đấu sao.
